Gabarito de obra: para que serve e como é montado

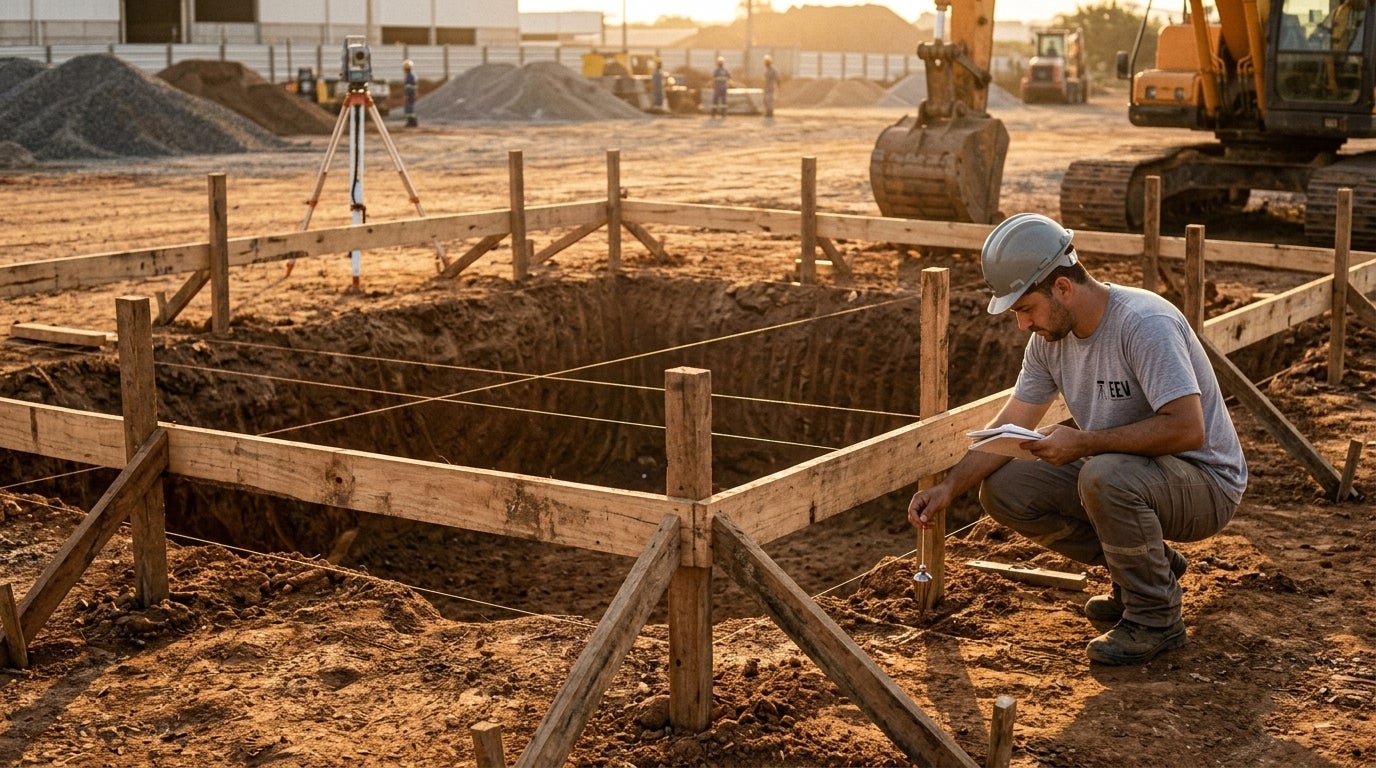

Gabarito de obra é a estrutura provisória de madeira, montada em volta da área de escavação, que guarda as marcas dos eixos do projeto e permite recuperá-los a qualquer momento. Em vez de deixar o eixo cravado no chão, onde a máquina destrói, a equipe transfere essa linha para tábuas fixas fora do buraco. Assim, mesmo depois da escavação e da armação, basta esticar uma linha entre dois pontos do gabarito para recuperar qualquer eixo.
Por que o eixo não fica no chão
Um piquete no meio do terreno dura pouco. Retroescavadeira, caminhão, entulho e chuva acabam com a marca em poucos dias.
Por isso o gabarito existe. Ele tira a referência da zona de trabalho e a coloca no perímetro, onde nada passa. Na prática, é o que permite conferir a posição de uma sapata depois que o buraco já está aberto, sem chamar a equipe de topografia outra vez.
Como o gabarito é montado
- Locação dos eixos. Primeiro o topógrafo marca os eixos do projeto com estação total, conforme descrito na locação de eixos e pilares.
- Cravação dos pontaletes. Em seguida a carpintaria crava os pontaletes de madeira fora da área de escavação, normalmente a um metro da divisa do buraco.
- Fixação das tábuas. A carpintaria prega as tábuas na horizontal, todas no mesmo nível, o que já serve como referência de altura.
- Transferência das marcas. O topógrafo então prolonga cada eixo até a tábua e marca ali o ponto, com prego ou corte.
- Identificação. Cada marca recebe o nome do eixo, porque uma tábua com dez pregos sem identificação não ajuda ninguém.
- Conferência. Por fim a equipe mede as marcas já prontas, para confirmar que o prego ficou onde o cálculo previu.
O terceiro passo tem um ganho extra. Como todas as tábuas ficam na mesma cota, o gabarito passa a funcionar também como referência de nível para a fundação.
Gabarito, piquete e pino: quando usar cada um
| Forma de marcar | Onde é usada | Vantagem | Limite |
|---|---|---|---|
| Gabarito de madeira | Fundação de casa, sobrado e obra pequena | Eixo recuperável sem instrumento | Ocupa espaço e pede manutenção |
| Piquete no terreno | Marcação rápida e provisória | Montagem imediata | Some com a movimentação de terra |
| Pino em concreto | Obra vertical e piso já executado | Marca durável e precisa | Exige superfície pronta |
| Marco de apoio | Referência geral do canteiro | Sobrevive a toda a obra | Não substitui a marca da peça |
Em obra de grande porte, o gabarito de madeira raramente aparece. Nesse caso o canteiro trabalha com marcos de apoio e remarcação por instrumento sempre que necessário, porque a estrutura de madeira não resiste ao tempo de obra.
Os erros mais comuns na montagem
| Erro | Consequência |
|---|---|
| Pontalete cravado perto demais da escavação | A terra cede e o gabarito perde a posição |
| Tábuas em níveis diferentes | A referência de altura deixa de valer |
| Marcas sem identificação | A equipe estica a linha no eixo errado |
| Gabarito montado antes da conferência do alinhamento | Toda a obra herda o erro do alinhamento |
| Madeira fina e sem travamento | Uma esbarrada desloca a marca |
O último caso é o mais frequente em obra apertada. Como a estrutura fica no caminho de quem circula, vale travar bem os pontaletes e conferir o gabarito depois de qualquer esbarrão forte.
Quando o gabarito não resolve
O gabarito guarda eixos horizontais, mas não sobe com a obra. A partir da primeira laje, a referência sobe por prumo laser ou por visada, e a altura entra na responsabilidade do nível.
Ele também não substitui o responsável técnico. A marca pode estar firme e ainda assim estar errada, caso o eixo tenha sido calculado a partir de um alinhamento equivocado — assunto tratado em erro de locação de obra. Por isso a montagem sai sempre com ART ou TRT do serviço de locação, emitida por profissional com registro ativo no CREA-SP ou no CFT.
Perguntas frequentes
Quem monta o gabarito, o topógrafo ou o carpinteiro?
A carpintaria monta a estrutura de madeira e o topógrafo marca os eixos nela. Na prática, os dois trabalham juntos no mesmo dia.
Que material entra na montagem?
Pontaletes e tábuas de madeira comum de obra, travados entre si. O importante é a rigidez, porque a estrutura precisa manter a posição por semanas.
O gabarito serve como referência de nível?
Sim, quando todas as tábuas ficam na mesma cota. Essa é uma das razões para nivelar a montagem com instrumento, e não a olho.
Preciso de gabarito em obra com estaca?
Costuma ajudar bastante, porque a bateria de estacas destrói qualquer marca no solo. Com o gabarito, cada centro reaparece pela interseção de duas linhas.
Quanto tempo o gabarito fica na obra?
Em geral até o fim da fundação, quando os eixos passam a sair de pontos já concretados. Depois disso a madeira sai do caminho.
